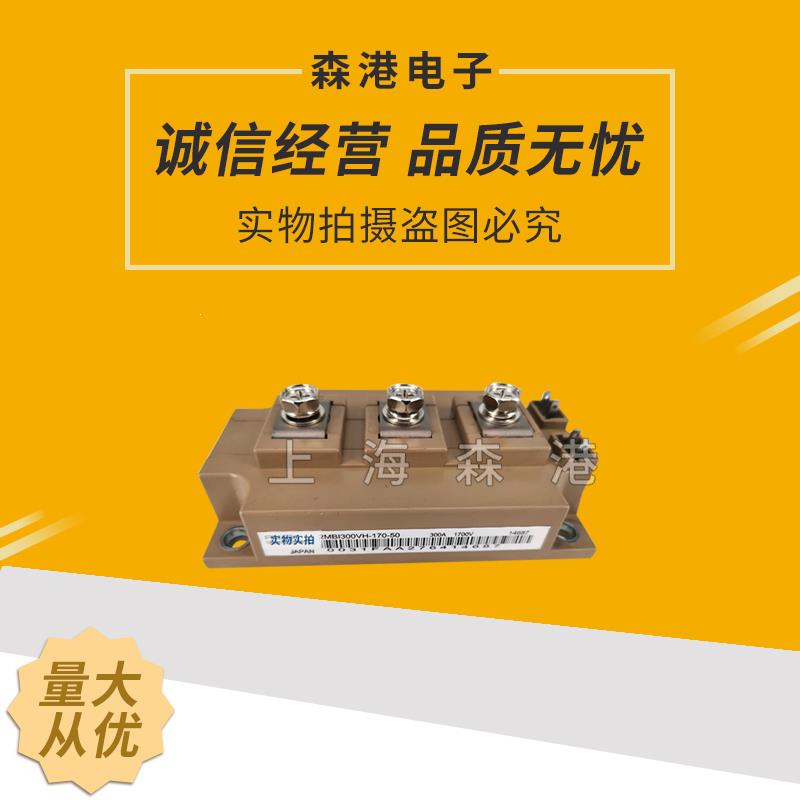

IGBT模塊
當前位置：首頁 > 產品中心 > IGBT模塊
晶閘管按其關斷、導通及控制方式可分為普通晶閘管(SCR)、雙向晶閘管(TRIAC)、逆導晶閘管(RCT)、門極關斷晶閘管(GTO)、BTG晶閘管、溫控晶閘管(TT國外，TTS國內)和光控晶閘管(LTT)等多種。晶閘管按其引腳和極性可分為二極晶閘管、三極晶閘管和四極晶閘管。晶閘管按其封裝形式可分為金屬封裝晶閘管、塑封晶閘管和陶瓷封裝晶閘管三種類型。其中，金屬封裝晶閘管又分為螺栓形、平板形、圓殼形等多種;塑封晶閘管又分為帶散熱片型和不帶散熱片型兩種。晶閘管按電流容量可分為大功率晶閘管、中功率晶閘管和小功率晶閘管三種。通常，大功率晶閘管多采用陶瓷封裝，而中、小功率晶閘管則多采用塑封或金屬封裝。
晶閘管按其關斷速度可分為普通晶閘管和快速晶閘管，快速晶閘管包括所有專為快速應用而設計的晶閘管，有常規的快速晶閘管和工作在更高頻率的高頻晶閘管，可分別應用于400HZ和10KHZ以上的斬波或逆變電路中。(備注:高頻不能等同于快速晶閘管) 晶閘管承受反向陽極電壓時，不管門極承受何種電壓，晶閘管都處于反向阻斷狀態。晶閘管承受正向陽極電壓時，僅在門極承受正向電壓的情況下晶閘管才導通。這時晶閘管處于正向?qū)顟B(tài)，這就是晶閘管的閘流特性，即可控特性。
當晶閘管承受正向陽極電壓時，為使晶閘管導通，必須使承受反向電壓的PN結J2失去阻擋作用。圖2中每個晶體管的集電極電流同時就是另一個晶體管的基極電流。因此，兩個互相復合的晶體管電路，當有足夠的門極電流Ig流入時，就會形成強烈的正反饋，造成兩晶體管飽和導通，晶體管飽和導通。設PNP管和NPN管的集電極電流相應為Ic1和Ic2;發射極電流相應為Ia和Ik;電流放大系數相應為a1=Ic1/Ia和a2=Ic2/Ik，設流過J2結的反相漏電電流為Ic0, 晶閘管在導通情況下，當主回路電壓(或電流)減小到接近于零時，晶閘管關斷。
當晶閘管承受正向陽極電壓，而門極未受電壓的情況下，式(1-1)中，Ig=0,(a1+a2)很小，故晶閘管的陽極電流Ia≈Ic0 晶閘管處于正向阻斷狀態。當晶閘管在正向陽極電壓下，從門極G流入電流Ig，由于足夠大的Ig流經NPN管的發射結，從而提高其電流放大系數a2，產生足夠大的極電極電流Ic2流過PNP管的發射結，并提高了PNP管的電流放大系數a1，產生更大的極電極電流Ic1流經NPN管的發射結。這樣強烈的正反饋過程迅速進行。從圖3，當a1和a2隨發射極電流增加而(a1+a2)≈1時，式(1-1)中的分母1-(a1+a2)≈ 0，因此提高了晶閘管的陽極電流Ia.這時，流過晶閘管的電流完全由主回路的電壓和回路電阻決定。晶閘管已處于正向?qū)顟B(tài)。
晶閘管的陽極電壓與陽極電流的關系，稱為晶閘管的伏安特性，如圖所示。晶閘管的陽極與陰極間加上正向電壓時，在晶閘管控制極開路(Ig=0)情況下，開始元件中有很小的電流(稱為正向漏電流)流過，晶閘管陽極與陰極間表現出很大的電阻，處于截止?fàn)顟B(tài)(稱為正向阻斷狀態)，簡稱斷態。當陽極電壓上升到某一數值時，晶閘管突然由阻斷狀態轉化為導通狀態，簡稱通態。陽極這時的電壓稱為斷態不重復峰值電壓(UDSM)，或稱正向轉折電壓(UBO)。導通后，元件中流過較大的電流，其值主要由限流電阻(使用時由負載)決定。在減小陽極電源電壓或增加負載電阻時，陽極電流隨之減小，當陽極電流小于維持電流IH時，晶閘管便從導通狀態轉化為阻斷狀態。由圖可看出，當晶閘管控制極流過正向電流Ig時，晶閘管的正向轉折電壓降低， Ig越大，轉折電壓越小，當Ig足夠大時，晶閘管正向轉折電壓很小，一加上正向陽極電壓，晶閘管就導通。
