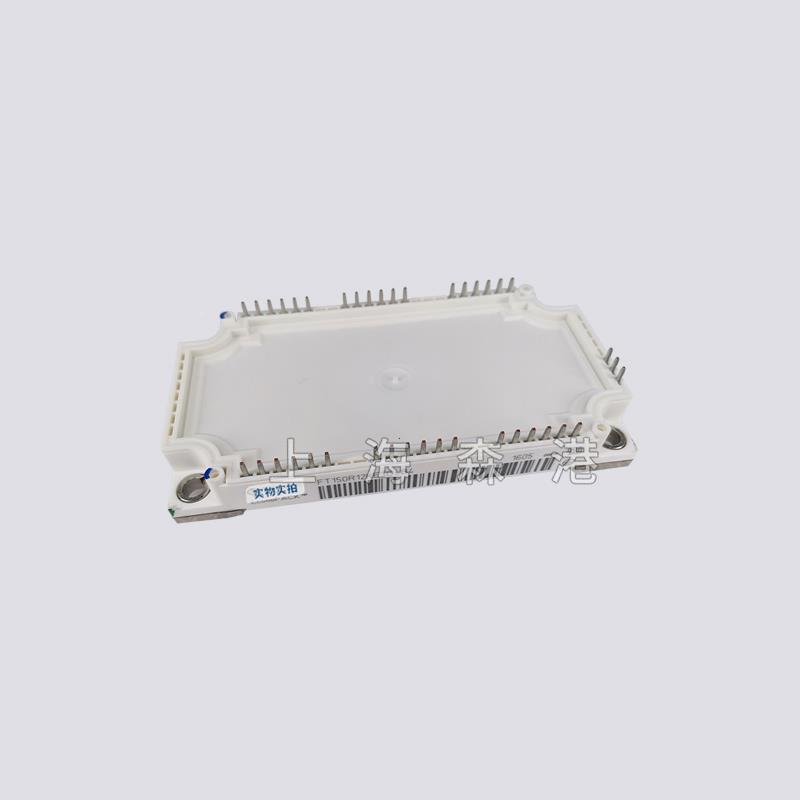

IGBT模塊
當前位置:首頁 > 產品中心 > IGBT模塊
- 產品主要應用在:變頻器、逆變焊機、高頻感應加熱、UPS電源、逆變電源、商用電磁爐等領域。
- 在應用中有時雖然保證了柵極驅動電壓沒有超過柵極最大額定電壓,但柵極連線的寄生電感和柵極與集電極間的電容耦合,也會產生使氧化層損壞的振蕩電壓。為此,通常采用雙絞線來傳送驅動信號,以減少寄生電感。在柵極連線中串聯小電阻也可以抑制振蕩電壓。此外,在柵極-發射極間開路時,若在集電極與發射極間加上電壓,則隨著集電極電位的變化,由于集電極有漏電流流過,柵極電位升高,集電極則有電流流過。這時,如果集電極與發射極間存在高電壓,則有可能使IGBT發熱及至損壞。
- IGBT 的伏安特性是指以柵源電壓Ugs 為參變量時,漏極電流與柵極電壓之間的關系曲線。輸出漏極電流比受柵源電壓Ugs 的控制,Ugs 越高, Id 越大。它與GTR 的輸出特性相似.也可分為飽和區1 、放大區2 和擊穿特性3 部分。在截止狀態下的IGBT ,正向電壓由J2 結承擔,反向電壓由J1結承擔。如果無N+緩沖區,則正反向阻斷電壓可以做到同樣水平,加入N+緩沖區后,反向關斷電壓只能達到幾十伏水平,因此限制了IGBT 的某些應用范圍。IGBT 的轉移特性是指輸出漏極電流Id 與柵源電壓Ugs 之間的關系曲線。
