選用變?nèi)荻O管時，要注意結電容和電容變化范圍。使用變?nèi)荻O管時，要避免變?nèi)荻O管的直流控制電壓與振蕩電路直流供電系統之間的相互影響;通常采用電感或大電阻來作兩者的隔離。另外，變?nèi)荻O管的工作點要選擇合適，即直流反偏壓要選適當。一般要選用相對容量變化大的反向偏壓小的變?nèi)荻O管。穩壓管的穩壓值離散性很大，即使同一廠家同一型號產品其穩定電壓值也不完全一樣，這一點在選用時應加注意。對要求較高的電路選用前對穩壓值應進行檢測。
在收錄機、電視機及其他電子設備的開關電路中(包括檢波電路)，常選用2CK、2AK系列小功率開關二極管。2CK系列為硅平面開關二極管，(如2CK70-2CK71型)常用于高速開關電路;2AK系列為點接觸鍺開關二極管，常用于中速開關電路。新生產的整機配套用開關二極管也有用同外標準(同外型號)的開關二極管，比如1N4148、1N4151、1N4152等。在彩色電視機的高速開關電路中，可選用這類開關二極管。在錄像機、彩色電視機的電子調諧器等開關電路中，可選用MA165、MA166、MA167型高速開關二極管。
發光二極管的選用 發光二極管和普通二極管一樣是由一個N結組成的，它具有單向?qū)щ姷奶匦??？梢姲l(fā)光二極管有砷化鋁(GaAs)、磷化鎵(GaP)和磷砷化鎵(GaAsP)發光二極管，因它們耗電低，可直接用集成電路或雙極型電路推動發光，可選用作為家用電器和其他電子設備的通斷指示或數指顯示。如果把發光二極管(GaP/GaAsP)的管芯制成條狀，用7條形發光二極管組成七段式數碼管和符號管，可選用作為數字化儀表、計算機和其他電子設備的數字顯示。它具有體積小、工作電壓低，亮度高、壽命長、視角大的特點。比如BSR3161型發紅光的磷化鎵發光管的每段工作電壓只有2.5V，發光強度大于0.35mcd;BSR4103G型發光二極管發光強度大于1.5mcd;BSR6103C型管的工作電壓2.5V，發光強度大于10mcd。

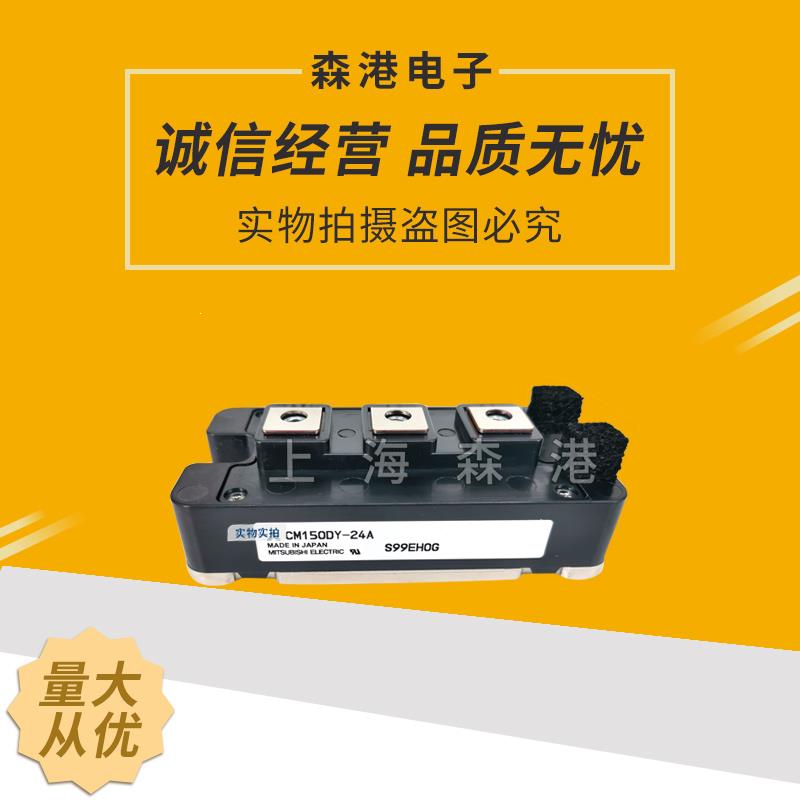

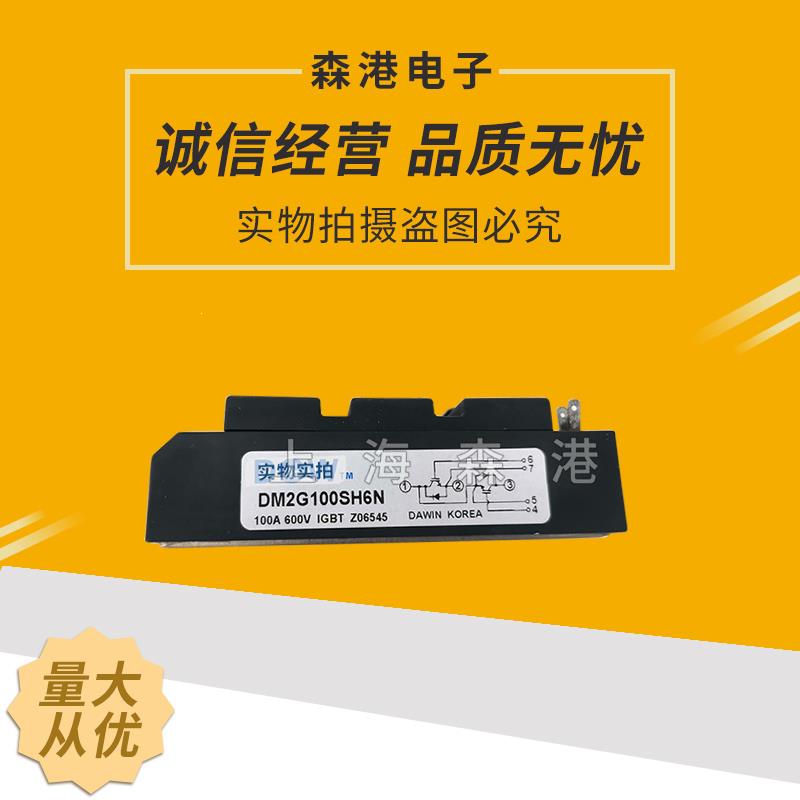

由于IGBT模塊為MOSFET結構，IGBT的柵極通過一層氧化膜與發射極實現電隔離。由于此氧化膜很薄，其擊穿電壓一般達到20~30V。因此因靜電而導致柵極擊穿是IGBT失效的常見原因之一。 因此使用中要注意以下幾點:1. 在使用模塊時，盡量不要用手觸摸驅動端子部分，當必須要觸摸模塊端子時，要先將人體或衣服上的靜電用大電阻接地進行放電后，再觸摸;2. 在用導電材料連接模塊驅動端子時，在配線未接好之前請先不要接上模塊;3. 盡量在底板良好接地的情況下操作。
在應用中有時雖然保證了柵極驅動電壓沒有超過柵極最大額定電壓，但柵極連線的寄生電感和柵極與集電極間的電容耦合，也會產生使氧化層損壞的振蕩電壓。為此，通常采用雙絞線來傳送驅動信號，以減少寄生電感。在柵極連線中串聯小電阻也可以抑制振蕩電壓。此外，在柵極-發射極間開路時，若在集電極與發射極間加上電壓，則隨著集電極電位的變化，由于集電極有漏電流流過，柵極電位升高，集電極則有電流流過。這時，如果集電極與發射極間存在高電壓，則有可能使IGBT發熱及至損壞。在使用IGBT的場合，當柵極回路不正?；驏艠O回路損壞時(柵極處于開路狀態)，若在主回路上加上電壓，則IGBT就會損壞，為防止此類故障，應在柵極與發射極之間串接一只10KΩ左右的電阻。
