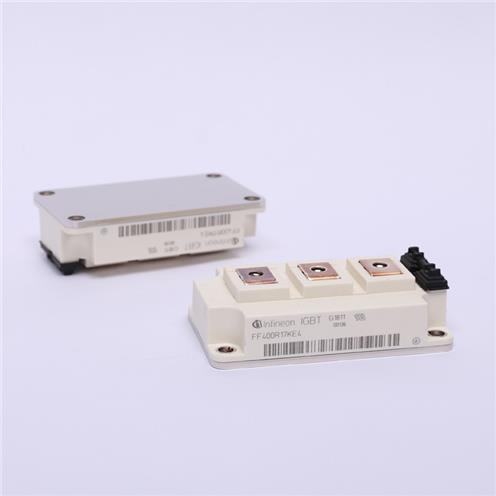

IGBT模塊

  • BSM400GA120DLC
    絕緣柵器件(IGBT、MOSFET)的柵射(或柵源)極之間是容性結構,柵極回路的寄生電感又是不可避免的,如果沒有柵極電阻,那柵極回路在驅動器驅動脈沖的激勵下要產生很強的振蕩,因此必須串聯一個電阻加以迅速衰減。電容電感都是無功元件,如果沒有柵極電阻,驅動功率就將絕大部分消耗在驅動器內部的輸出管上,使其溫度上升很多。柵極電阻小,開關器件通斷快,開關損耗小;反之則慢,同時開關損耗大。但驅動速度過快將使開關器件的電壓和電流變化率大大提高,從而產生較大的干擾,嚴重的將使整個裝置無法工作,因此必須統籌兼顧。
  • BSM400GA120DN2
    能向IGBT提供足夠的反向柵壓。在IGBT關斷期間,由于電路中其他部分的工作,會在柵極電路中產生一些高頻振蕩信號,這些信號輕則會使本該截止的IGBT處于微通狀態,增加管子的功耗。重則將使調壓電路處于短路直通狀態。因此,最好給處于截止?fàn)顟B(tài)的IGBT加一反向柵壓(幅值一般為5~15 V),使IGBT在柵極出現開關噪聲時仍能可靠截止。具有柵極電壓限幅電路,保護柵極不被擊穿。IGBT柵極極限電壓一般為+20 V,驅動信號超出此范圍就可能破壞柵極。由于IGBT多用于高壓場合。要求有足夠的輸入、輸出電隔離能力。所以驅動電路應與整個控制電路在電位上嚴格隔離,一般采用高速光耦合隔離或變壓器耦合隔離。IGBT的柵極驅動電路應盡可能的簡單、實用。應具有IGBT的完整保護功能,很強的抗干擾能力,且輸出阻抗應盡可能的低。

  • BSM400GA170DLC
     IGBT,半導體制造的人都以為不就是一個分立器件(Power Disceret)嘛,都很瞧不上眼。然而他和28nm/16nm集成電路制造一樣,是國家“02專項”的重點扶持項目,這玩意是現在目前功率電子器件里技術最先進的產品,已經全面取代了傳統的Power MOSFET,其應用非常廣泛,小到家電、大到飛機、艦船、交通、電網等戰略性產業,被稱為電力電子行業里的“CPU”,長期以來,該產品(包括芯片)還是被壟斷在少數IDM手上(FairChild、Infineon、TOSHIBA),位居“十二五”期間國家16個重大技術突破專項中的第二位(簡稱 “02專項”)。為了等一下便于理解IGBT,我還是先講下Power MOSFET的結構。所謂功率MOS就是要承受大功率,換言之也就是高電壓、大電流。我們結合一般的低壓MOSFET來講解如何改變結構實現高壓、大電流。
  • bsm600ga120dLC

    高電壓:一般的MOSFET如果Drain的高電壓,很容易導致器件擊穿,而一般擊穿通道就是器件的另外三端(S/G/B),所以要解決高壓?jiǎn)栴}必須堵死這三端。Gate端只能靠場氧墊在Gate下面隔離與漏的距離(Field-Plate),而B(niǎo)ulk端的PN結擊穿只能靠降低PN結兩邊的濃度,而最討厭的是到Source端,它則需要一個長長的漂移區來作為漏極串聯電阻分壓,使得電壓都降在漂移區上就可以了。

     大電流:一般的MOSFET的溝道長度有Poly CD決定,而功率MOSFET的溝道是靠?jī)纱螖U(kuò)散的結深差來控制,所以只要process穩定就可以做的很小,而且不受光刻精度的限制。而器件的電流取決于W/L,所以如果要獲得大電流,只需要提高W就可以了。

  • DD540N
    雖然這樣的器件能夠?qū)崿F(xiàn)大功率要求,可是它依然有它固有的缺點,由于它的源、柵、漏三端都在表面,所以漏極與源極需要拉的很長,太浪費芯片面積。而且由于器件在表面則器件與器件之間如果要并聯則復雜性增加而且需要隔離。所以后來發展了VDMOS(Vertical DMOS),把漏極統一放到Wafer背面去了,這樣漏極和源極的漂移區長度完全可以通過背面減薄來控制,而且這樣的結構更利于管子之間的并聯結構實現大功率化。但是在BCD的工藝中還是的利用LDMOS結構,為了與CMOS兼容。他們的做法是在Wafer表面挖一個槽,把管子的溝道從原來的Planar變成了沿著槽壁的 vertical,果然是個聰明的想法。但是一個餡餅總是會搭配一個陷阱(IC制造總是在不斷trade-off),這樣的結構天生的缺點是槽太深容易電 場集中而導致?lián)舸?,而且工藝難度和成本都很高,且槽的底部必須絕對rouding,否則很容易擊穿或者產生應力的晶格缺陷。
