IGBT模塊

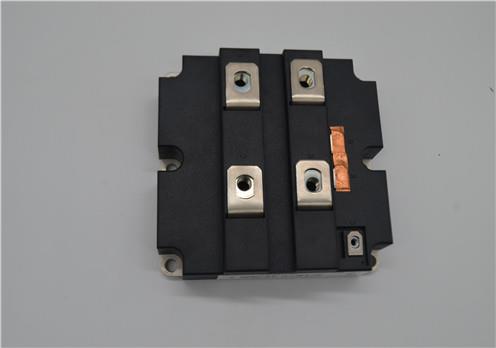

  • FF600R17KE3
    在孤立原子中的電子分別處在具有一定能量的電子軌道上。而在晶體中,原先在不同孤立原子中但具有相同能級的許多電子形成晶體時,由于量子效應,即 Pauli 原理的限制不能有兩個電子處于相同的狀態,它們的能量必定彼此錯開,各自處在一個能量略有差異的一組子能級上,形成能帶。根據電子的能量分布,在某些能量范圍內是不許有電子存在的稱之為禁帶,即能帶之間的間隙。由價電子填充的能帶,稱之為價帶或滿帶。價帶以上的能帶基本上是空的,其中最低的允許電子存在的能帶稱為導帶。根據價帶與導帶的分布情況,可以獲得金屬、半導體和絕緣體。在一般情況下,半導體的導帶底有少量電子,價帶頂有少量空穴,半導體的導電就是依靠導帶底的少量電子或價帶頂?shù)纳倭靠昭ā?/span>

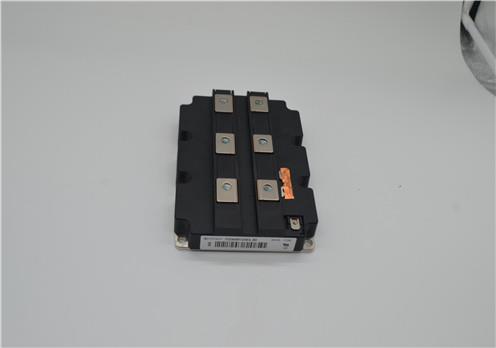

  • FF600R17ME4_B11
    當價帶中存在一定的空穴和導帶中存在一定量的電子時,半導體材料才能導電。即,半導體材料的導電行為取決于價帶中的空穴和導帶中的電子。

    價帶的電子可以通過熱激發或光照等激發到導帶中去。由光照激發價帶的電子到導帶而形成電子 — 空穴對的這個過程稱為本征光吸收。

    在非豎直躍遷過程中,光子主要提供躍遷所需要的能量,而聲子則主要提供所需要的動量。與豎直躍遷相比,非豎直躍遷是一個二級過程,發生的幾率要小得多,我們把導帶底和價帶頂處于k空間不同點的半導體稱為間接帶隙半導體。 (在晶體材料中,聲子的波長一般介于光子與電子波長之間) 。

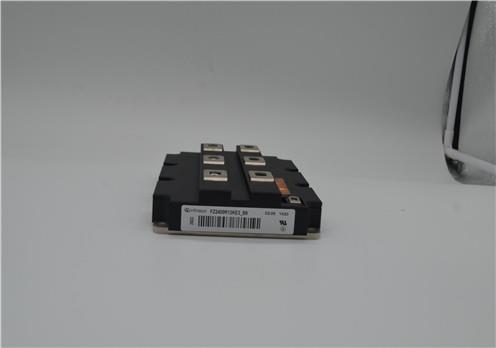

  • FF800R12KF4
     1.元素半導體

    有鍺、硅、硒、硼、碲、銻等。50 年代,鍺在半導 體中占主導地位,但 鍺半導體器件的耐高溫和抗輻射性能較差,到 60 年代后期逐漸 被硅材料取代。用硅制造的半導體器件,耐高溫和抗輻射性能較好,特別適宜制作大 功率器件。因此,硅已成為應用最多的一種增導體材料,目前的集成電路大多數是用 硅材料制造的。

    2.化合物半導體

    由兩種或兩種以上的元素化合而成的半導體材料。它 的種類很多,重要的有砷化鎵、磷化錮、銻化錮、碳化硅、硫化鎘及鎵砷硅等。其中 砷化鎵是制造微波器件和集成電的重要材料。碳化硅由于其抗輻射能力強、耐高溫和 化學穩定性好,在航天技術領域有著廣泛的應用。

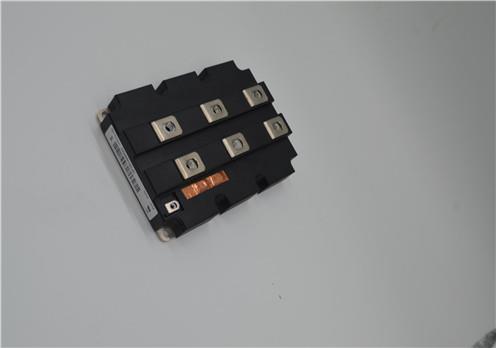

  • FF900R12IP4
     不同的半導體器件對半導體材料有不同的形態要求,包括單晶的切片、磨 片、拋光片、薄膜等。半導體材料的不同形態要求對應不同的加工工藝。常用的半導 體材料制備工藝有提純、單晶的制備和薄膜外延生長。

    所有的半導體材料都需要對原料進行提純,要求的純度在 6 個“9”以上 ,最高達 11 個“9”以上。提純的方法分兩大類,一類是不改變材料的化學組成進行提純,稱為 物理提純; 另一類是把元素先變成化合物進行提純, 再將提純后的化合物還原成元素, 稱為化學提純。物理提純的方法有真空蒸發、區域精制、拉晶提純等,使用最多的是 區域精制?;瘜W(xué)提純的主要方法有電解、絡合、萃取、精餾等,使用最多的是精餾。 由于每一種方法都有一定的局限性,因此常使用幾種提純方法相結合的工藝流程以獲 得合格的材料。

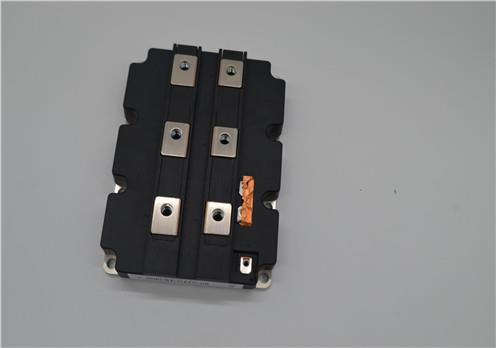

  • FF1000R17IE4
    絕大多數半導體器件是在單晶片或以單晶片為襯底的外延片上作出的。成批量的 半導體單晶都是用熔體生長法制成的。直拉法應用最廣,80%的硅單晶、大部分鍺單 晶和銻化銦單晶是用此法生產的,其中硅單晶的最大直徑已達 300 毫米。在熔體中 通入磁場的直拉法稱為磁控拉晶法,用此法已生產出高均勻性硅單晶。在坩堝熔體表 面加入液體覆蓋劑稱液封直拉法,用此法拉制砷化鎵、磷化鎵、磷化銦等分解壓較大 的單晶。懸浮區熔法的熔體不與容器接觸,用此法生長高純硅單晶。水平區熔法用以 生產鍺單晶。水平定向結晶法主要用于制備砷化鎵單晶,而垂直定向結晶法用于制備 碲化鎘、砷化鎵。用各種方法生產的體單晶再經過晶體定向、滾磨、作參考面、切片、 磨片、倒角、拋光、腐蝕、清洗、檢測、封裝等全部或部分工序以提供相應的晶片
