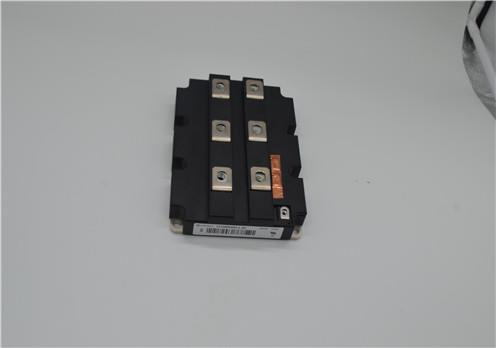

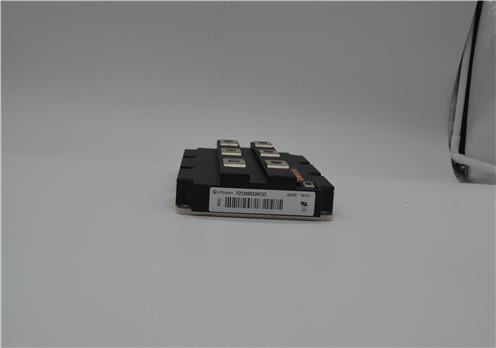

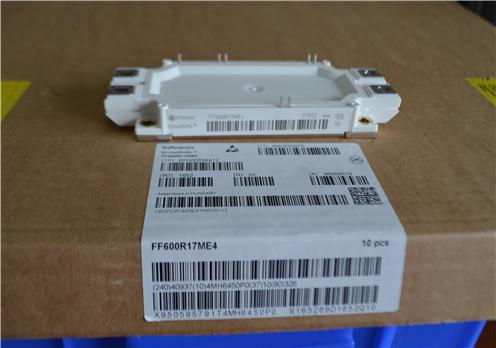

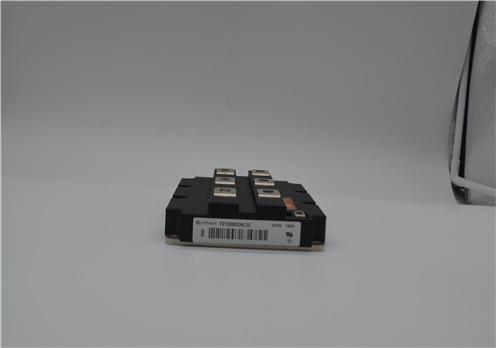

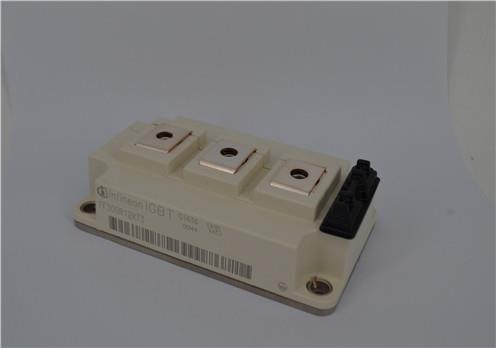

IGBT模塊
當前位置：首頁 > 產品中心 > IGBT模塊
這是共發射極組態的擊穿電壓，即基極開路時、集電極與發射極之間的擊穿電壓。由于在基極開路時，集電結是反偏、發射結是正偏的，即BJT處于放大狀態。溫度對的影響: 是集電結加反向電壓時平衡少子的漂移運動形成的，當溫度升高時，熱運動加劇，更多的價電子有足夠的能量掙脫共價鍵的束縛，從而使少子的濃度明顯增大， 增大。溫度每升高10 時， 增加約一倍。硅管的 比鍺管的小得多，硅管比鍺管受溫度的影響要小。溫度對輸入特性的影響:溫度升高，正向特性將左移。溫度對輸出特性的影響:溫度升高時 增大。
輸入特性曲線:描述了在管壓降UCE一定的情況下，基極電流iB與發射結壓降uBE之間的關系稱為輸入伏安特性，可表示為: 硅管的開啟電壓約為0.7V，鍺管的開啟電壓約為0.3V。輸出特性曲線:描述基極電流IB為一常量時，集電極電流iC與管壓降uCE之間的函數關系?？杀硎緸?雙極型晶體管輸出特性可分為三個區截止區:發射結和集電結均為反向偏置。IE@0，IC@0，UCE@EC，管子失去放大能力。如果把三極管當作一個開關，這個狀態相當于斷開狀態。飽和區:發射結和集電結均為正向偏置。在飽和區IC不受IB的控制，管子失去放大作用，UCE@0，IC=EC/RC，把三極管當作一個開關，這時開關處于閉合狀態。
由兩個背靠背PN結構成的以獲得電壓、電流或信號增益的晶體三極管。起源于1948年發明的點接觸晶體三極管，50年代初發展成結型三極管即現在所稱的雙極型晶體管。雙極型晶體管有兩種基本結構:PNP型和NPN型。在這3層半導體中，中間一層稱基區，外側兩層分別稱發射區和集電區。當基區注入少量電流時，在發射區和集電區之間就會形成較大的電流，這就是晶體管的放大效應。IC受IB的控制，與UCE的大小幾乎無關。因此三極管是一個受電流IB控制的電流源。特性曲線平坦部分之間的間隔大小，反映基極電流IB對集電極電流IC控制能力的大小，間隔越大表示管子電流放大系數b越大。伏安特性最低的那條線為IB=0，表示基極開路，IC很小，此時的IC就是穿透電流ICEO。
單極型晶體管也稱場效應管，簡稱FET(Field Effect Transistor)。它是一種電壓控制型器件，由輸入電壓產生的電場效應來控制輸出電流的大小。它工作時只有一種載流子（多數載流子）參與導電，故稱為單極型晶體管。 特點：輸入電阻高，可達107 ~ 1015 Ω，絕緣柵型場效應管(IGFET) 可高達 1015 Ω。噪聲低，熱穩定性好，工藝簡單，易集成，器件特性便于控制，功耗小，體積小，成本低。 分類：根據材料的不同可分為結型場效應管JFET (Junction Field Effect Transistor)和絕緣柵型場效應管IGFET(Insulated Gate FET) 。
雙極型晶體管也稱晶體三極管，它是一種電流控制型器件，由輸入電流控制輸出電流，其本身具有電流放大作用。它工作時有電子和空穴兩種載流子參與導電過程，故稱為雙極型三極管。 特點：
三極管可用來對微弱信號進行放大和作無觸點開關。它具有結構牢固、壽命長、體積小、耗電省等一系列獨特優點，故在各個領域得到廣泛應用。 分類：
根據材料的不同晶體三極管可分為硅管(Si)與鍺管(Ge)。
硅三極管的反向漏電流小，耐壓高，溫度漂移小，且能在較高的溫度下工作和承受較大的功率損耗。鍺三極管的增益大，頻率響應好，尤其適用于低壓線路。
