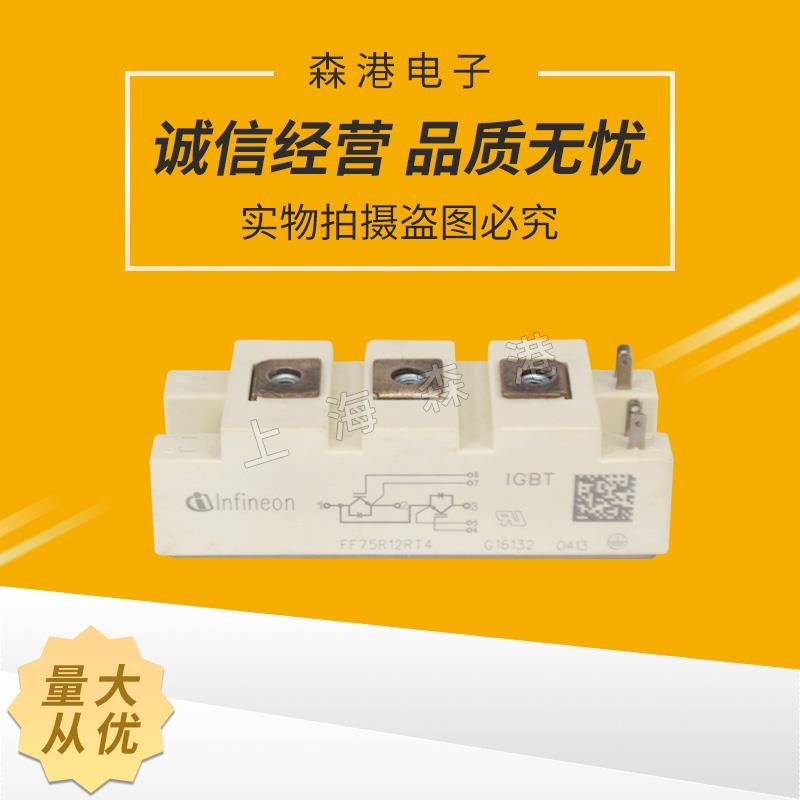

IGBT模塊
直接代換是指用其他IC不經任何改動而直接取代原來的IC，代換后不影響機器的主要性能與指標。其代換原則是：代換IC的功能、性能指標、封裝形式、引腳用途、引腳序號和間隔等幾方面均相同。其中IC的功能相同不僅指功能相同；還應注意邏輯極性相同，即輸出輸入電平極性、電壓、電流幅度必須相同。例如：圖像中放IC，TA7607與TA7611，前者為反向高放AGC，后者為正向高放AGC，故不能直接代換。除此之外還有輸出不同極性AFT電壓，輸出不同極性的同步脈沖等IC都不能直接代換，即使是同一公司或廠家的產品，都應注意區分。性能指標是指IC的主要電參數（或主要特性曲線）、最大耗散功率、最高工作電壓、頻率范圍及各信號輸入、輸出阻抗等參數要與原IC相近。功率小的代用件要加大散熱片。
型號前綴字母相同、數字不同IC的代換。這種代換只要相互間的引腳功能完全相同，其內部電路和電參數稍有差異，也可相互直接代換。如：伴音中放IC LA1363和LA1365，后者比前者在IC第⑤腳內部增加了一個穩壓二極管，其它完全一樣。型號前綴字母不同、數字相同IC的代換。一般情況下，前綴字母是表示生產廠家及電路的類別，前綴字母后面的數字相同，大多數可以直接代換。但也有少數，雖數字相同，但功能卻完全不同。例如，HA1364是伴音IC，而uPC1364是色解碼IC；4558，8腳的是運算放大器NJM4558,14腳的是CD4558數字電路； 故二者完全不能代換。
相同類型的IC芯片，但封裝外形不同，代換時只要將新器件的引腳按原器件引腳的形狀和排列進行整形。例如，AFT電路CA3064和CA3064E，前者為圓形封裝，輻射狀引腳；后者為雙列直插塑料封裝，兩者內部特性完全一樣，按引腳功能進行連接即可。雙列IC AN7114、AN7115與LA4100、LA4102封裝形式基本相同,引腳和散熱片正好都相差180°。前面提到的AN5620帶散熱片雙列直插16腳封裝、TEA5620雙列直插18腳封裝，9、10腳位于集成電路的右邊，相當于AN5620的散熱片，二者其它腳排列一樣，將9、10腳連起來接地即可使用。
電路功能相同但個別引腳功能不同IC的代換代換時可根據各個型號IC的具體參數及說明進行。如電視機中的AGC、視頻信號輸出有正、負極性的區別，只要在輸出端加接倒相器后即可代換。
類型相同但引腳功能不同IC的代換
這種代換需要改變外圍電路及引腳排列，因而需要一定的理論知識、完整的資料和豐富的實踐經驗與技巧。
有些空腳不應擅自接地
內部等效電路和應用電路中有的引出腳沒有標明，遇到空的引出腳時，不應擅自接地，這些引出腳為更替或備用腳，有時也作為內部連接。
