IXYS
產品型號 | 參數說明 | 下載 |

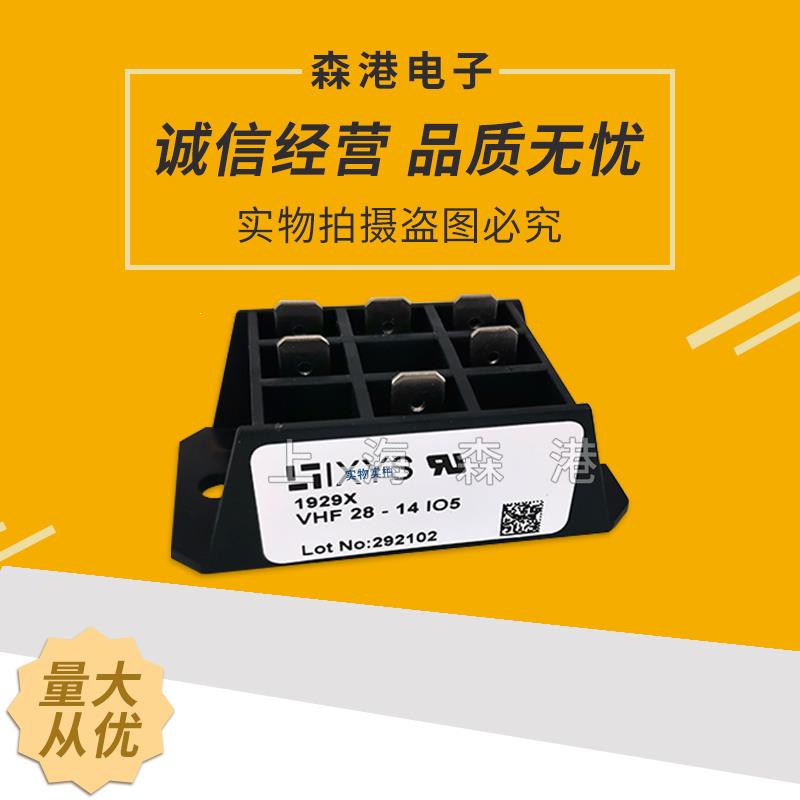

VHF28-14IO5 |
28A/1400V |
/Attachment/20200617/13857307.pdf |
一般而言,對于損耗比較小(<3.0W)的元器件都可以采用自然冷卻的方式來解決元器件的散熱問題。當整流橋的損耗不大時,可采用自然冷卻方式來處理。此時,整流橋的散熱途徑主要有以下兩個方面:整流橋的殼體(包括前后兩個比較大的散熱面和上下與左右散熱面)和整流橋的四個引腳。通常情況下,整流橋的上下和左右的殼體表面積相對于前后面積都比較小,因此在分析時都不考慮通過這四個面(上下與左右表面)的散熱。假設整流橋殼體外表面上的溫度為結溫(即150.0C),表面換熱系數為50.0W/m2C(在一般情況下,強迫風冷的對流換熱系數為20~40W/m2C)。那么在環境溫度為55.0C時,整流橋的結溫與殼體正面的溫差遠遠小于結溫與殼體背面的溫差,也就是說,實際上整流橋的殼體正表面的溫度是遠遠大于其背面的溫度的。如果我們?cè)跍y(cè)量時,把整流橋殼體正面溫度(通常情況下比較好測量)來作為我們計算的殼溫,那么我們就會過高地估計整流橋的結溫了!那么既然如此,我們應該怎樣來確定計算的殼溫呢?由于整流橋的背面是和散熱器相互連接的,并且熱量主要是通過散熱器散發,散熱器的基板溫度和整流橋的背面殼體溫度間只有接觸熱阻。
VHF15-14IO5
VHF15-16IO5
VHF28-14IO5
VHF28-16IO5
VHF36-14IO5
VBO40-16NO6
VVZF70-16IO7
VVZB120-16IO1
