IXYS
產品型號 | 參數說明 | 下載 |

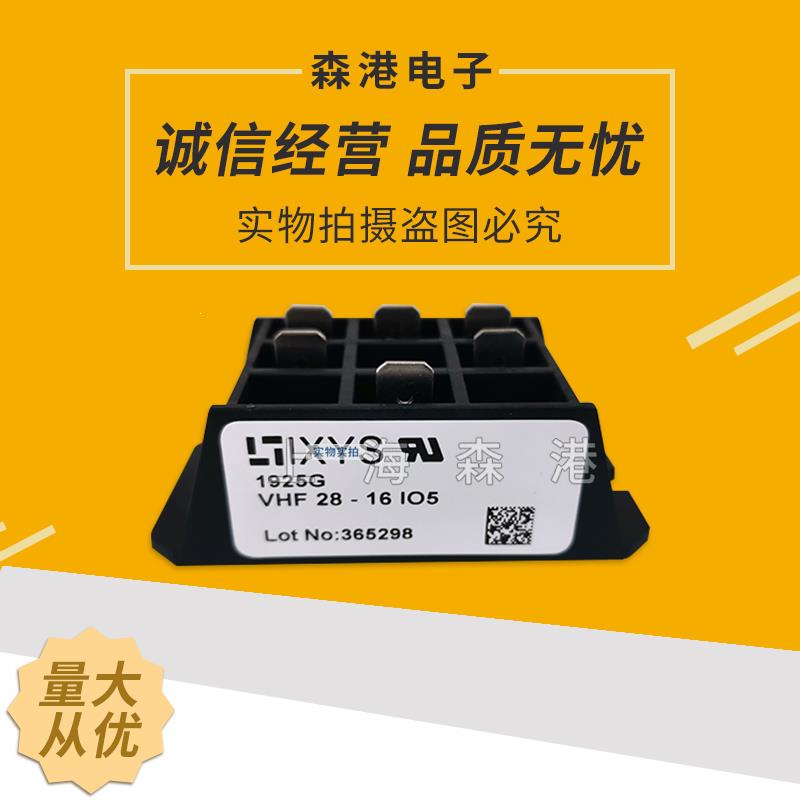

VHF28-16IO5/Attachment/20200617/36070792.pdf |
28A/1600V |
|
50Hz交流電壓經過全波整流后變成脈動直流電壓u1,再通過輸入濾波電容得到直流高壓U1。在理想情況下,整流橋的導通角本應為180°(導通范圍是從 0°~180°),但由于濾波電容器C的作用,僅在接近交流峰值電壓處的很短時間內,才有輸入電流流經過整流橋?qū)充電。50Hz交流電的半周期為 10ms,整流橋的導通時間tC≈3ms,其導通角僅為54°(導通范圍是36°~90°)。因此,整流橋?qū)嶋H通過的是窄脈沖電流
(1)整流橋的上述特性可等效成對應于輸入電壓頻率的占空比大約為30%。
(2)整流二極管的一次導通過程,可視為一個“選通脈沖”,其脈沖重復頻率就等于交流電網的頻率(50Hz)。
(3)為降低開關電源中500kHz以下的傳導噪聲,有時用兩只普通硅整流管(例如1N4007) 與兩只快恢復二極管(如FR106)組成整流橋,F(xiàn)Rl06的反向恢復時間trr≈250ns。
VHF15-14IO5
VVZF70-16IO7
VHF15-16IO5
VHF28-14IO5
VHF28-16IO5
VHF36-14IO5
VBO40-16NO6
VVZB120-16IO1
