普通晶閘管最基本的用途就是可控整流。大家熟悉的二極管整流電路屬于不可控整流電路。如果把二極管換成晶閘管，就可以構成可控整流電路、逆變、電機調速、電機勵磁、無觸點開關及自動控制等方面?，F(xiàn)在我畫一個最簡單的單相半波可控整流電路〔圖4(a)〕。在正弦交流電壓U2的正半周期間，如果VS的控制極沒有輸入觸發脈沖Ug，VS仍然不能導通，只有在U2處于正半周，在控制極外加觸發脈沖Ug時，晶閘管被觸發導通?，F(xiàn)在，畫出它的波形圖〔圖4(c)及〕，可以看到，只有在觸發脈沖Ug到來時，負載RL上才有電壓UL輸出(波形圖上陰影部分)。Ug到來得早，晶閘管導通的時間就早；Ug到來得晚，晶閘管導通的時間就晚。通過改變控制極上觸發脈沖Ug到來的時間，就可以調節負載上輸出電壓的平均值UL(陰影部分的面積大小)。在電工技術中，常把交流電的半個周期定為180°，稱為電角度。這樣，在U2的每個正半周，從零值開始到觸發脈沖到來瞬間所經歷的電角度稱為控制角α；在每個正半周內晶閘管導通的電角度叫導通角θ。很明顯，α和θ都是用來表示晶閘管在承受正向電壓的半個周期的導通或阻斷范圍的。通過改變控制角α或?qū)ń铅?，改變?fù)載上脈沖直流電壓的平均值UL，實現了可控整流。

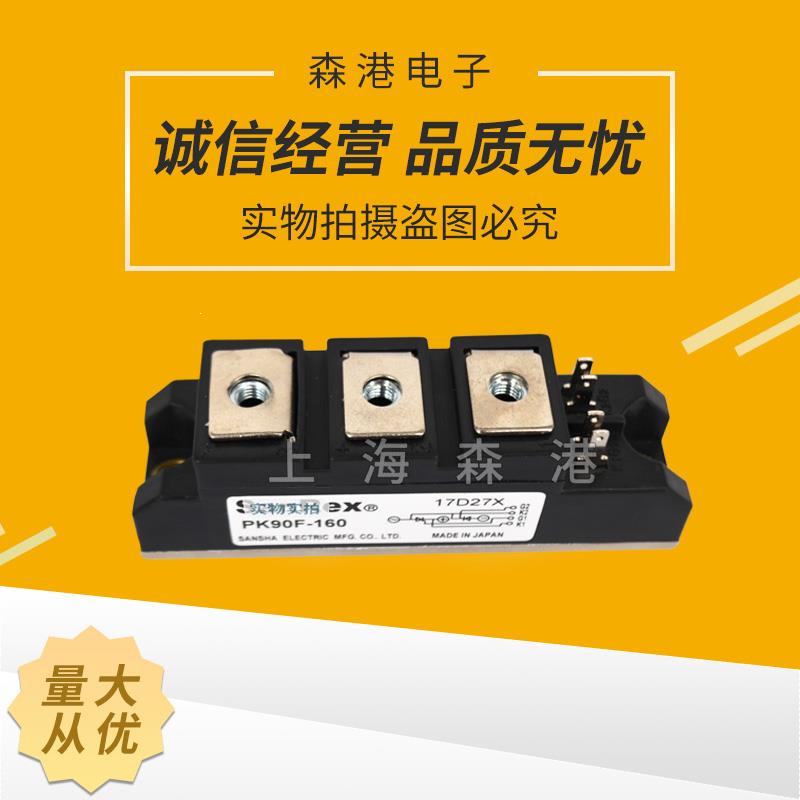

可控硅是可控硅整流元件的簡稱,是一種具有三個PN 結的四層結構的大功率半導體器件,一般由兩晶閘管反向連接而成.它的功用不僅是整流，還可以用作無觸點開關以快速接通或切斷電路，實現將直流電變成交流電的逆變，將一種頻率的交流電變成另一種頻率的交流電等等?？煽毓韬推渌雽?dǎo)體器件一樣，其有體積小、效率高、穩定性好、工作可靠等優點。它的出現，使半導體技術從弱電領域進入了強電領域，成為工業、農業、交通運輸、軍事科研以至商業、民用電器等方面爭相采用的元件。有檢測裝置，在晶閘管廠家這是必須的儀器。你如果是晶閘管用的不是很多的話，完全沒必要買那設備。可以用萬用表簡單測量一下電阻。陽極陰極正反表筆都無窮大。觸發極和陰極10多歐到300歐。晶閘管十幾個參數，作為一般應用不必要都去檢測。若是做儀表維修工，更不用去管那些參數了。可以自己做個建議試驗裝置。方法是：找一臺“可控硅電源”，把里面的可控硅拆下。用絕緣板做個支架用來簡單固定待測可控硅。把可控硅電源里面那四根線引出來（兩根粗的兩個細的）接到待測可控硅上。負載可以用“電爐子”。接下來你該直到怎么做了吧，也能判斷出好壞來了吧。
一種內置控制電路發光二極管點陣顯示模塊，由外殼、印刷電路板、發光二極管芯片陣列、控制電路和金屬引腳組成。發光二極管芯片陣列固定在印刷電路板的一個面上，在印刷電路板的另一面上固定有驅動電路，在印刷電路板上裝有金屬引腳，裝有發光二極管芯片陣列、控制電路和金屬引腳的印刷電路板和外殼通過膠封裝在一起。外殼是由塑膠材料制成，且在外殼上有均勻分布的窗口?？刂齐娐酚梢黄蚨嗥?/span>半導體芯片組成。
肖特基二極管模塊也叫肖特基模塊，最大特點是正向壓降 VF 比較小。在同樣電流的情況下，它的正向壓降要小許多。另外它的恢復時間短。電壓有45V、 60V、 100V、 200V、250V，電流75A-800A，配套開關電鍍電源和焊機使用，整機工作溫度一般都只有40-50度?，F(xiàn)在制造的肖特基模塊采用了德國IXYS結構件封裝后，散熱比原先的3mm銅底板模塊更好。由于肖特基芯片恢復時間非常小，所以封裝后的模塊工作頻率很高(5KHZ-110KHZ)，同時開關損耗可以忽略不計。肖特基芯片采用勢壘工藝制造，它的通態壓降非常低（0.4V--0.7V），這樣就確定了模塊整體損耗很小。在整機上并聯一定數量的肖特基模塊，加上模塊DBC底板出色的散熱性能，整機可在低溫下長期穩定工作，保證了整機的使用壽命，同時大大提高了電源的能效，電源效率一般可達88-93%。
肖特基二極管模塊的優異特性，立深鑫技術針對逆變焊機電源新開發了電壓400V-500V，電流200A和400A的肖特基二極管模塊， 200A，400V模塊，400A 400V模塊，底板絕緣。目前國內企業生產的許多普通逆變焊機，在次級輸出整流部分選擇傳統的硬恢復二極管模塊，例如：型號MURP20040CT, MURP20060CT, 這類整流模塊性能一般，耗能大，工作溫度高，致使逆變焊機工作效率和頻率上不去。而新開發的200A-400V 和400A-400V肖特基二極管模塊解決了這一問題，逆變焊機次級輸出整流部分安裝純肖特基二極管模塊，該模塊超低的正向壓降和DBC底板出色的散熱性能，可以忽略不計的開關損耗，大大降低了電源工作溫度，電源整體損耗明顯減小，輸出頻率可以提高到80KHZ，甚至更高，焊機效率也進一步提高，可達88%--93%，焊機體積、重量可以進一步縮小和減輕，除了這些優點外，此肖特基二極管模塊還具有在任何溫度下消除噪音的功能。
大部分二極管所具備的電流方向性我們通常稱之為“整流（Rectifying）”功能。二極管最普遍的功能就是只允許電流由單一方向通過（稱為順向偏壓），反向時阻斷 （稱為逆向偏壓）。因此，二極管可以想成電子版的逆止閥。然而實際上二極管并不會表現出如此完美的開與關的方向性，而是較為復雜的非線性電子特征——這是由特定類型的二極管技術決定的。二極管使用上除了用做開關的方式之外還有很多其他的功能。
二極管的作用有整流電路，檢波電路，穩壓電路，各種調制電路，主要都是由二極管來構成的，其原理都很簡單，正是由于二極管等元件的發明，才有我們現在豐富多彩的電子信息世界的誕生，既然二極管的作用這么大那么我們應該如何去檢測這個元件呢，其實很簡單只要用萬用表打到電阻檔測量一下正向電阻如果很小，反相電阻如果很大這就說明這個二極管是好的。對于這樣的基礎元件我們應牢牢掌握住他的作用原理以及基本電路，這樣才能為以后的電子技術學習打下良好的基礎。
