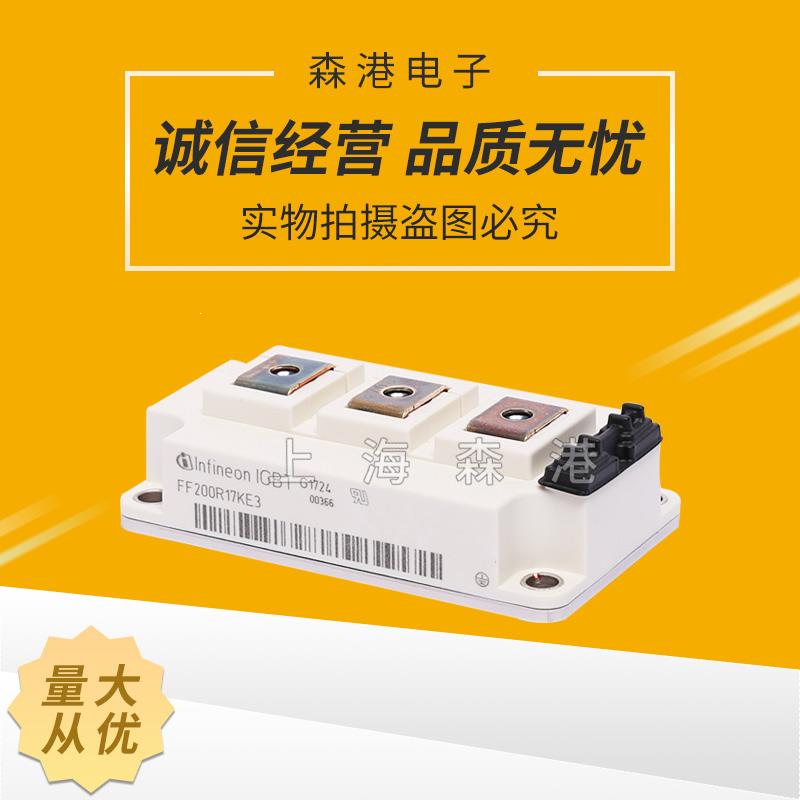

IGBT模塊
阻容吸收回路的時間常數RC是固定的，有時對時間短、峰值高、能量大的過電壓來不及放電，抑制過電壓的效果較差。因此，一般在變流裝置的進出線端還并有硒堆或壓敏電阻等非線性元件。硒堆的特點是其動作電壓與溫度有關，溫度越低耐壓越高；另外是硒堆具有自恢復特性，能多次使用，當過電壓動作后硒基片上的灼傷孔被溶化的硒重新覆蓋，又重新恢復其工作特性。壓敏電阻是以氧化鋅為基體的金屬氧化物非線性電阻，其結構為兩個電極，電極之間填充的粒徑為 10~50μm的不規則的ZNO微結晶，結晶粒間是厚約1μm的氧化鉍粒界層。這個粒界層在正常電壓下呈高阻狀態，只有很小的漏電流，其值小于 100μA。當加上電壓時，引起了電子雪崩，粒界層迅速變成低阻抗，電流迅速增加，泄漏了能量，抑制了過電壓，從而使晶閘管得到保護。浪涌過后，粒界層又恢復為高阻態。
通流容量：是用前沿8微秒、波寬20微秒的波形沖擊電流，每隔5分鐘沖擊1次，共沖擊10次，標稱電壓變化在-10[%]以內的最大沖擊電流值來表示。因?yàn)檎５?/span>壓敏電阻粒界層只有一定大小的放電容量和放電次數，標稱電壓值不僅會隨著放電次數增多而下降，而且也隨著放電電流幅值的增大而下降，當大到某一電流時，標稱電壓下降到0，壓敏電阻出現穿孔，甚至炸裂；因此必須限定通流容量。
漏電流：指加一半標稱直流電壓時測得的流過壓敏電阻的電流。
由于壓敏電阻的通流容量大，殘壓低，抑制過電壓能力強；平時漏電流小，放電后不會有續流，元件的標稱電壓等級多，便于用戶選擇；伏安特性是對稱的，可用于交、直流或正負浪涌；因此用途較廣。
由于半導體器件體積小、熱容量小，特別像晶閘管這類高電壓大電流的功率器件，結溫必須受到嚴格的控制，否則將遭至徹底損壞。當晶閘管中流過大于額定值的電流時，熱量來不及散發，使得結溫迅速升高，最終將導致結層被燒壞。產生過電流的原因是多種多樣的，例如，變流裝置本身晶閘管損壞，觸發電路發生故障，控制系統發生故障等，以及交流電源電壓過高、過低或缺相，負載過載或短路，相鄰設備故障影響等。
晶閘管過電流保護方法最常用的是快速熔斷器。由于普通熔斷器的熔斷特性動作太慢，在熔斷器尚未熔斷之前晶閘管已被燒壞；所以不能用來保護晶閘管。快速熔斷器由銀制熔絲埋于石英沙內，熔斷時間極短，可以用來保護晶閘管?？焖?/span>熔斷器的性能主要有以下幾項表征。
晶閘管損壞后，若無同型號的晶閘管更換，可以選用與其性能參數相近的其他型號晶閘管來代換。應用電路在設計時，一般均留有較大的裕量。在更換晶閘管時，只要留意其額定峰值電壓(重復峰值電壓)、額定電流(通態均勻電流)、門極觸發電壓和門極觸發電流即可，尤其是額定峰值電壓與額定電流這兩個指標。
代換晶閘管應與損壞晶閘管的開關速度…致。例如：在脈沖電路、高速逆變電路中使用的高速晶閘管損壞后，只能選用同類型的快速晶閘管，而不能用普通晶閘管來代換。
選取代用晶閘管時，不管什么參數，都不必留有過大的裕量，應盡可能與被代換晶閘管的參數相近，由于過大的裕量不僅是一種浪費，而且有時還會起副作用，出現不觸發或觸發不靈敏等現象。
