IXYS
產品型號 | 參數說明 | 下載 |

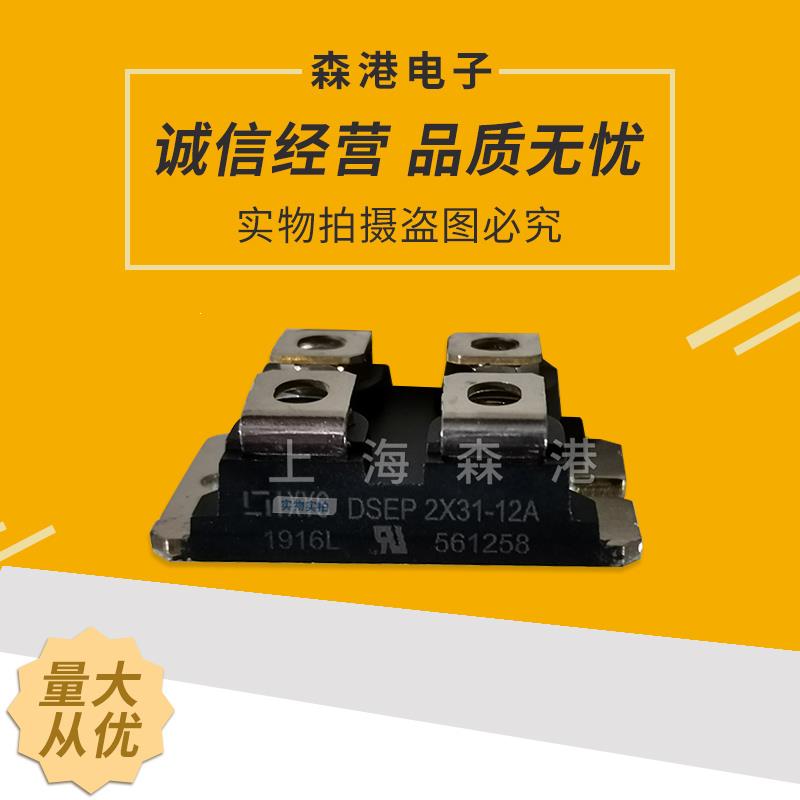

DSEP2X31-12A |
31A/1200V |
|
其實在測量的過程中不難發現一個規律,就是用數字萬用表的二極管擋來測量,紅(黑)表筆接橋堆的任意引腳,黑(紅)表筆先后測其余三只腳,如果讀數均為無窮大,則紅(黑)表筆所接的腳為橋堆的輸出正極(負極)。如果三次測得的讀數為兩次600左右一次1200左右,則紅(黑)表筆所接引腳為橋堆的輸出負極(正極),黑(紅)測得1200左右的那個腳是正極(負極)其余的兩引腳為橋堆的交流輸入端。括號內指的是測量的時候用的表筆正好相反和得出的結果。
從前面對整流橋帶散熱器來實現其散熱過程的分析中可以看出,整流橋主要的損耗是通過其背面的散熱器來散發的,因此在此討論整流橋殼溫如何確定時,就忽約其通過引腳的傳熱量。現結合RS2501M整流橋在110VAC電源模塊上應用的損耗(最大為22.0W)來分析。假設整流橋殼體外表面上的溫度為結溫(即150.0C),表面換熱系數為50.0W/m2C(在一般情況下,強迫風冷的對流換熱系數為20~40W/m2C)。那么在環境溫度為55.0C時,整流橋的結溫與殼體正面的溫差遠遠小于結溫與殼體背面的溫差,也就是說,實際上整流橋的殼體正表面的溫度是遠遠大于其背面的溫度的。
DSEI2X31-12B
DSEP2X31-12A
DSEP 2X61-03A
DSEI 2X61-06C
DSEI260-10B
DSSK30-018A
